D-58ESの音道データ
エンクロージャー基礎データ
| Va（空気室の体積） | 10260cm3 （約10.2L） |
| S0（ｽﾛｰﾄの断面積） | 216cm2 |
| L(ホーンの全長） | 277.5cm |
| S（ホーンの開口面積） | 1980cm2 |
| SR(ｽﾛｰﾄ絞り率） | 1.04 |
| ｆｘ(クロスオーバー周波数） | 209Hz |
| 折り返し回数 | 5回 |
エンクロージャー内部構造データ
| 第1音道部 [空気室] |
第２音道部 [ｽﾛｰﾄ部] |
第３音道部 | |
| ホーン長 | - | 40.7cm | 38.6cm |
| 縦 | 30cm | 6cm | 7cm |
| 横 | 36cm | 36cm | 36cm |
| 奥行き | 9.5cm | 40.7cm | 38.6cm |
| 補強による体積の減少分 | 0cm3 | 512.8cm3 | 0cm3 |
| 折り返し部の体積の上昇分 | 0cm3 | 582.1cm3 | 0cm3 |
| 体積 | 10260cm3 | 8861cm3 | 9727cm3 |
| 折り返し角度 | 180度 | 360度 | 90度 |
| 第4音道部 |
第5音道部 |
第6音道部 | |
| ホーン長 | 47.9cm | 45.8cm | 80.7cm |
| 縦 | 47.9cm | 45.8cm | 80.7cm |
| 横 | 36cm | 36cm | 36cm |
| 奥行き | 8.5cm | 11.4cm | 14.5cm |
| 補強による体積の減少分 | 184.8cm3 | 284.8cm3 | 7448.3cm3 |
| 折り返し部の体積の上昇分 | 899.6cm3 | 1126.4cm3 | 0cm3 |
| 体積 | 15372cm3 | 19638cm3 | 34677cm3 |
| 折り返し角度 | 360度 | 360度 | 90度 |
| 第7音道部 |
第8音道部 [開口部] |
|
| ホーン長 | 26.2cm | 13.7cm |
| 縦 | 32.8cm | 47cm |
| 横 | 36cm | 36cm |
| 奥行き | 26.2cm | 13.7cm |
| 補強による体積の減少分 | 4716cm3 | 2494.8cm3 |
| 折り返し部の体積の上昇分 | 0cm3 | 0cm3 |
| 体積 | 26221cm3 | 20686cm3 |
| 折り返し角度 | 180度 | - |

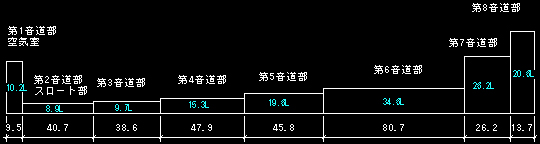

２Dイメージ図面
